重锤式料位计是一种通过重锤重力作用来感应物料堆积高度的测量装置。它主要由重锤、传感器、信号处理器和显示器等部分组成。
在使用过程中，重锤通过导线连接到传感器上，当物料堆积在重锤上时，重锤会受到压力作用，这个压力会通过传感器被转换成电信号，然后通过信号处理器处理并显示在显示器上。
重锤式料位计适用于测量物料的高度，它可以在各种粉状、颗粒状和块状物料的储存或加工过程中非常精确地测量物料高度。 重锤式料位计具有结构简单，使用方便的特点，并且适用于各种应用环境。它可以在化工、食品、建筑、冶金等领域中广泛使用。

重锤式料位计工作原理：

重锤式料位计是使带有配重锤的钢缆下降，电子测量配重到达被测量物体的钢缆长度，从而正确测量筒仓或罐内粉粒体的料位。

重锤式料位计安装位置

安装位置请避开被测量物的搬入口及搬入口的正下方或附近。配重锤有可能被埋在物料里。

另外，请选择即使重量多少晃动也不会碰到周围构造物的地方安装。

为了本机的检查方便，请确保在顶盖，控制器的周围预留出空间。

考虑到受阳光直射导致本机温度上升时，户外请安装遮阳罩。

安装方法

本机采用法兰(JIS5K100A)安装。请务必安装水平。在倾斜的状态下安装时，电线绳可能会从鼓上脱落，缠绕在主轴上或不下上限检测杆。

请用水平器等确认。安装时，必须放入橡胶密封圈(厚度3mm左右)，M16×L60螺栓、螺母、垫圈固定8处。安装的时候请充分注意不要划伤钢丝绳。

另外，请确保检查所需的空间。在本机附近设置检查口。

重锤式料位计产品特点：

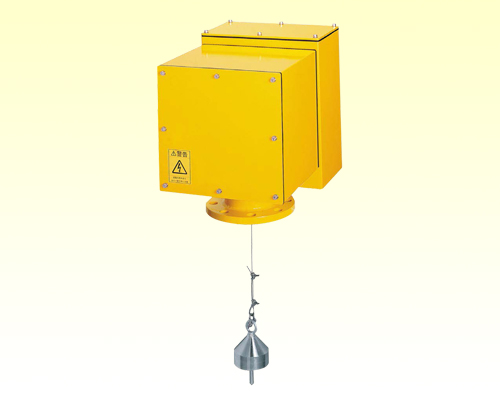

日本东和制电(TOWA)，重锤式料位计，不受环境影响，可正确测量。

品牌：日本东和制电TOWA SEIDEN

型号：TLX-120AP1 ( 测量范围0-12米)，TLX-200AP ( 测量范围0-20米)

技术参数：

型 号：TLX-120AP1(0-12米)/ TLX-200AP(0-20米)

测量方式：脉冲方式

测 量 尺：钢缆φ2mm、SUS304

输出电流：DC4～20mA、负荷抵抗350Ω以下

输　　入：无电压接点信号(开始输入)

配重速度：约13m/min

电源电压：AC100V或AC200V

环境温度：-10～50℃

法兰尺寸：5K100A

消耗功率：70VA

重 量：31Kg

重锤式料位计使用示例：

请避免设置于投入口附近。

端管喷嘴的长度请控制在150mm以内。

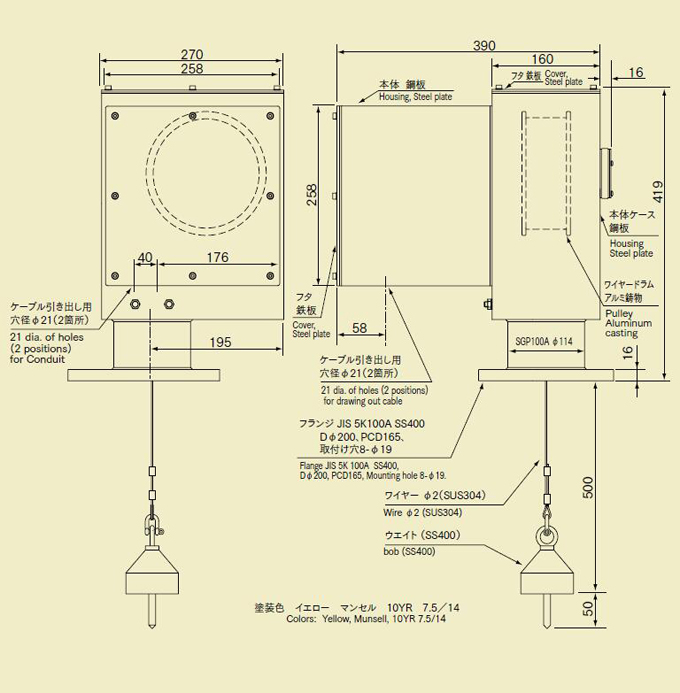

外形图
